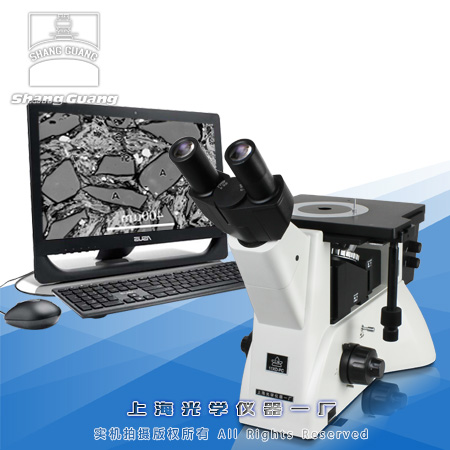

12XD-PC倒置金相顯微鏡（明暗場研究級）

一、 產品用途

　　　12XD-PC倒置金相顯微鏡采用優良的無限遠光學系統，可提供卓越的光學性能。緊湊穩定的高剛性主體，充分體現了顯微操作的防振要求.照明系統充分考慮散熱性與安全性，可快速更換燈泡。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。可用于半導體硅晶片、LCD基板、固體粉未及其它工業試樣的顯微觀察，是材料學、精密電子工程學等領域研究的理想儀器。

二、產品特點

1. 采用優良的無限遠光學系統與模塊化的功能設計理念，可以方便升級系統；

2. 模塊化的功能設計，實現明暗視場觀察、偏振觀察、選購可實現明視場微分干涉觀察；

3. 緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求；

4. 符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。

5. 12XD-PC金相顯微鏡配備了數碼攝影系統，各種放大倍率，并由計算機對圖像進行各種處理、編輯、保存和輸出 (如打印等) 或進入多媒體系統及電子信箱。

三、技術規格

1.光學系統：無限遠光學校正系統

2.觀察鏡筒：45?傾斜,瞳距調節范圍53-75mm.

3.大視野目鏡 ：WF10X/Φ22mm

4.無限遠長工作距離平場消色差明暗場物鏡

5.調焦機構：粗微動同軸調焦,帶鎖緊裝置,微動格值:2μm.

6.轉換器：五孔(內向式滾珠內定位)

7.機械移動載物臺，外形尺寸：242mm×200mm，移動范圍30mm×30mm.

   圓形可旋轉載物臺板尺寸：較大外徑Ф130mm，較小通光口徑小于Ф12mm.

8.照明系統：12V50W鹵素燈，亮度可調；內置視場光闌、孔徑光闌與拉板式起偏器

9.專用適配鏡：直徑59mm,內調焦距：0～3mm 調焦后可鎖緊

10.顯微鏡工業相機:圖像傳感器采用1/2.5" 彩色500萬CMOS芯片;像素點尺寸2.2μmx2.2μm;分辨率2592 x 1944;幀率5fps全分辨率;靈敏度1.4V/lux- sec(550nm)；自動曝光控制:8μs-375ms；信噪比44dB；逐行掃描方式；電子快門；USB2.0數據接口, 480Mb/s;一鍵白平衡

四、配置清單

1. 金相顯微鏡/1臺

2. 觀察目鏡筒/1只（在主機上）

3. WF10X大視野目鏡/1對

4. 長距平場消色差物鏡5× 、10×、20×、50×/各1只

5. 專用適配鏡/1只

6. YH-5001顯微鏡工業相機/1只

7. 校準尺0.01mm/1片

8. 濾色片(藍、綠、黃和磨砂玻璃)/1套

9. 12V50W鹵素燈/1只

10. 產品合格證、保修卡及說明書/1份
