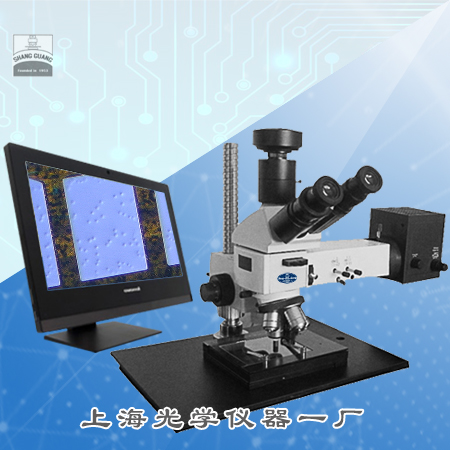

SG-632M芯片檢測顯微鏡

一、產品用途

SG-632M芯片檢測顯微鏡是針對半導體工業、硅片制造業、電子信息產業、冶金工業需求而開發的。作為高級金相顯微鏡用戶在使用時能夠體驗其超強性能，可廣泛應用于半導體、

FPD、電路封裝、電路基板、材料、鑄件/金屬/陶瓷部件、精密模具的檢測，可觀察較厚的標

本。穩定、高品質的光學系統使成像更清晰，襯度更好。符合人機工程學要求的設計，使您在

工作中感到舒適和放松。

二、產品特點

1. UIS無限遠光學系統。

2. WF10×/Φ23mm超大視野目鏡、長工作距離明場金相物鏡。

3. 采用長壽命鹵素?zé)艄庠吹?，光效率更高?/span>

4. 明場、偏光、微分干涉功能。（選購）

5. 采用非球面Kohler照明，增加觀察亮度。

6. 檢測顯微鏡配置了數碼攝影系統，各種放大倍率，并由計算機對圖像進行各種處理、編輯、保存和輸出(如打印等) 或進入多媒體系統及電子信箱。

三、技術規格

1. 光學系統：無限遠校正光學系統

2. 觀察鏡筒：30°鉸鏈?zhǔn)饺?/span>頭,瞳距50mm-75mm

3. 平場目鏡：WF10×/23mm

4. 無限遠長工作距離明場金相物鏡

5. 轉換器:帶DIC插孔五孔轉換器

6. 雙層移動平臺：尺寸 182mm×151mm；移動范圍75mm×50mm

7. 調焦機構:粗、微動同軸調焦，采用齒輪齒條傳動機構 微動格值0.002mm

8. 光源:帶孔徑光欄和視場光欄，鹵素?zé)?2V/50W, AC85V-230V，亮度可調節

9. 偏光裝置:檢偏鏡可360度轉動，起偏鏡、 檢偏鏡均可移出光路

10. 濾色片:插板式濾色片（綠、藍、中性）

11. 適配鏡：直徑：59mm,放大倍率：0.5倍 ，內調焦距：0～3mm  調焦后可鎖緊

12. 顯微鏡工業相機：圖像采用Sony COMS傳感器,像素630萬;芯片靶面：1/1.8"；像素:2.4x2.4(μm);圖像采集速度:15@3072x2048,26@1536x1024；G光靈敏度：0.15mv-425mv;曝光時間: 0.244ms-2s；光譜響應范圍：380-650nm(有紅外截止濾光片情況下)；掃描方式:逐行掃描；快門:電子快門；數據接口:USB3.0；白平衡:ROI 白平衡/手動調整

13. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；園、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。

四、標準配置

1. 正置金相顯微鏡/1臺

2. 觀察目鏡筒/1只

3. 平場目鏡WF10×/1對

4. 長工作距離平場物鏡5×、10×、20×、50×、100×/各1只

5. 移動工作臺/1臺

6. 專用適配鏡0.5×/1只

7. YH-630顯微鏡工業相機/1套

8. 0.01mm校準尺/1片

9. 12V50W鹵素?zé)襞?/span>/2只

10. 插板式濾色片（綠、藍、中性）/1組

11. 產品合格證、保修卡及說明書/1份
