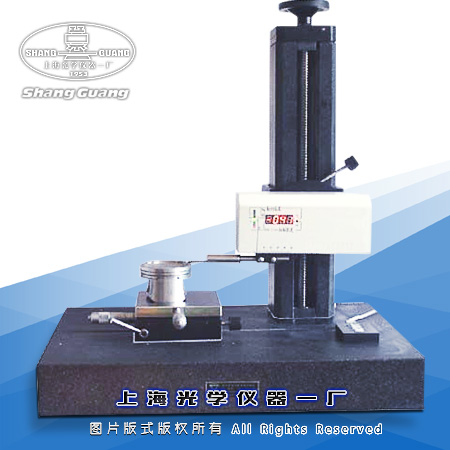

表面粗糙度輪廓儀 SG-4C
一、產品簡介
SG-4C精密粗糙度儀是一種高精度觸針式表面粗糙度測量?jī)x器，該儀器可對平面，斜面，外圓柱面，內孔表面，深槽表面，圓弧面和球面等各種零件表面的粗糙度進行測試，并實現表面粗糙度的多種參數測量。儀器可方便地用于軸承滾道粗糙度的測量。SG-4C精密粗糙度儀配有電腦及專用測量軟件，運用先進的無噪聲機械定位裝置，可選定被測零件的不同位置，設定各種測量長度進行自動測量，評定段內采樣數據達3000個點。所有的測量數據和曲線可在屏幕顯示或打印輸出，所以在汽車配套行業、機械、模具加工、科研單位、大專院校等各大行業中廣泛使用。
SG-4C精密粗糙度儀符合國家標準GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及國際標準ISO5436, ISO11562的要求。
二、技術規格
測試參數 | Ra, Rz, RS, RSm, Rp, Rv, Rq, Rt, Rmax, D, Rmr等 |
粗糙度測量范圍 | Ra 0.01 - 10 μm |
取樣長度 | L: 0.08 ,0.25, 0.8, 2.5 mm |
測量長度 | Ln: 1L, 2L, 3L, 4L, 5L可任選 Selectable |
評定長度 | 0.08, 0.25, 0.8, 2.5mm |
分辨率 | 0.001 μm |
示值誤差 | ± 5 % |
測量工件較大高度 | 300mm |
觸針 | 標準型 高度<8mm 觸針半徑:2um,測力: 4 mN |
移動速度 | 0.5 mm/sec |
線性區 | 垂向Vertical 600 um |
軸向測量范圍 | 40 mm |
濾波器 | 高斯濾波器，ISO 2CR濾波器 |
小孔測量范圍 | ≥ф5 mm |
可調工作臺 | 旋轉角度：±10度 |
軸承內外圈尺寸 | 內圈較大外徑：280mm |
操作系統 | Win98/2000/XP |
