產品用途

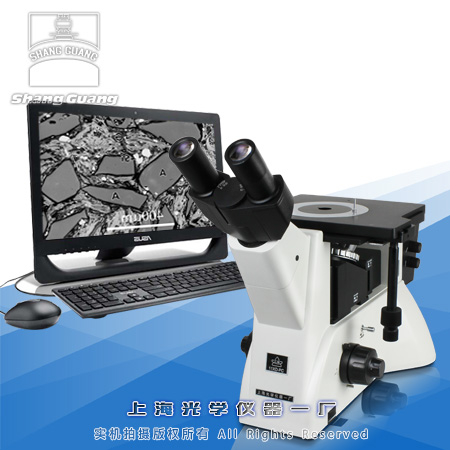

12XD-PC倒置金相顯微鏡采用優良的無限遠光學系統，可提供卓越的光學性能。緊湊穩定的高剛性主體，充分體現了顯微操作的防振要求.照明系統充分考慮散熱性與安全性，可快速更換燈泡。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。可用于半導體硅晶片、LCD基板、固體粉未及其它工業試樣的顯微觀察，是材料學、精密電子工程學等領域研究的理想儀器。
v 性能特點
Ø 采用優良的無限遠光學系統與模塊化的功能設計理念，可以方便升級系統；
Ø 模塊化的功能設計，實現明暗視場觀察、偏振觀察、選購可實現明視場微分干涉觀察；
Ø 緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求；
Ø 符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。
Ø 12XD-PC圖像金相顯微鏡配置了數碼攝影系統，各種放大倍率，并由計算機對圖像進行各種處理、編輯、保存和輸出 (如打印等) 或進入多媒體系統及電子信箱。
v
技術規格
1.光學系統：無限遠光學校正系統
2.觀察鏡筒：45?傾斜,瞳距調節范圍53-75mm.
3.大視野目鏡 ：WF10X/Φ22mm
4.無限遠長工作距離平場消色差明暗場物鏡
|
放大倍數 |
數值孔徑 |
工作距離（mm） |
|
PL L5× |
0.12 |
8.05 |
|
PL L10× |
0.25 |
7.90 |
|
PL L20× |
0.40 |
7.23 |
|
PL L50× |
0.70 |
3.68 |
5.調焦機構：粗微動同軸調焦,帶鎖緊裝置,微動格值:2μm.
6.轉換器：五孔(內向式滾珠內定位)
7.機械移動載物臺，外形尺寸：242mm×200mm，移動范圍30mm×30mm.
圓形可旋轉載物臺板尺寸：較大外徑Ф130mm，較小通光口徑小于Ф12mm.
8.照明系統：12V50W鹵素燈，亮度可調；內置視場光闌、孔徑光闌與拉板式起偏器
9.適配鏡：直徑：43mm，內調焦距：0～3mm調焦后可鎖緊
10.顯微鏡工業相機：圖像傳感器 1/2" 彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm；
分辨率：2048 x 1536；幀率：8fps全分辨率；靈敏度：1V/lux- sec(550nm)；
自動曝光控制: 57μs-350ms；信噪比: 43dB；掃描方式:逐行掃描；快門:電子快門；
數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。
11.軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編 輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。
v
儀器成套性
1. 金相顯微鏡 一臺
2. 觀察目鏡筒 一只（在主機上）
3. WF10X大視野目鏡：1對
4. 長距平場消色差物鏡10X、20X、40X、100X(彈簧,油) 各一只
5. 濾色片(藍、綠、黃和磨砂玻璃) 一套
6. 6V30W鹵素燈 一只
7. 專用適配鏡 一只
8. YH-3001顯微鏡工業相機 一只
9. 校準尺0.01mm 一片
10. 產品合格證、保修卡及說明書 一份
