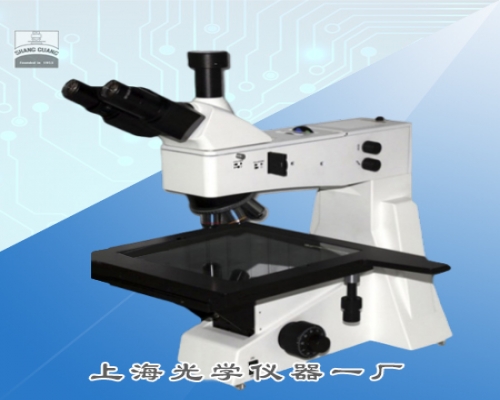

7XB 檢測金相顯微鏡

一、產品用途

　　7XB大平臺檢測顯微鏡是專為IT行業大面積集成電路，對硅片、電路基板、裂縫探究、精密模具的監測分析，晶片的質量檢測而設計開發制造的，主體為正置式，三目鏡筒，比傳統的顯微鏡更適合于觀察。適用于電子、機械、化工、科研、院校等部門，以及金相技術檢驗、失效分析等。

二、產品特點

?  WF10X/Φ22mm大視野目鏡，無限遠系統平場金相物鏡

?  超大型載物臺，樣品可以大范圍的快慢速移動，擴大檢測領域的使用范圍

?  可供IT行業大面積集成電路、晶片的觀察和檢測，鏡體機構舒適穩重、操作方式輕松快捷。

?  粗微調低位前置操作，適合長時間輕松工作不疲勞。

三、技術規格

1.        光學系統：無限遠光學系統

2.        觀察頭：鉸鏈式三目頭，30°傾斜，瞳距調節53-75mm

3.        超大視野目鏡：WF10X/22

4.        無限遠平場消色差物鏡

5.        物鏡轉換器：五孔（內向式滾珠內定位）

6.        調焦機構：粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:0.7μm

7.        載物臺：載物臺面積 280×270mm，移動范圍 205×205mm

8.        照明：6V30W 鹵素燈,亮度連續可調

9.        濾色鏡：藍色、黃色、綠色、磨砂玻璃片

四、配置清單

1.   檢查顯微鏡/1臺

2.   大視野目鏡10×/1對

3.   物鏡5×、10×、20×、50×、80×/各1只

4.   產品合格證、保修卡及說明書/1份
